Buki Mini Lab Elektroonika

Elektroonikakomplekt. Lastele alates 8+.
Avasta kuue eksperimendi kaudu, kuidas ehitada enda alarm. Tegevusteks on vaja nööri (ei sisaldu komplektis). Komponente ei ole vaja kokku joota.

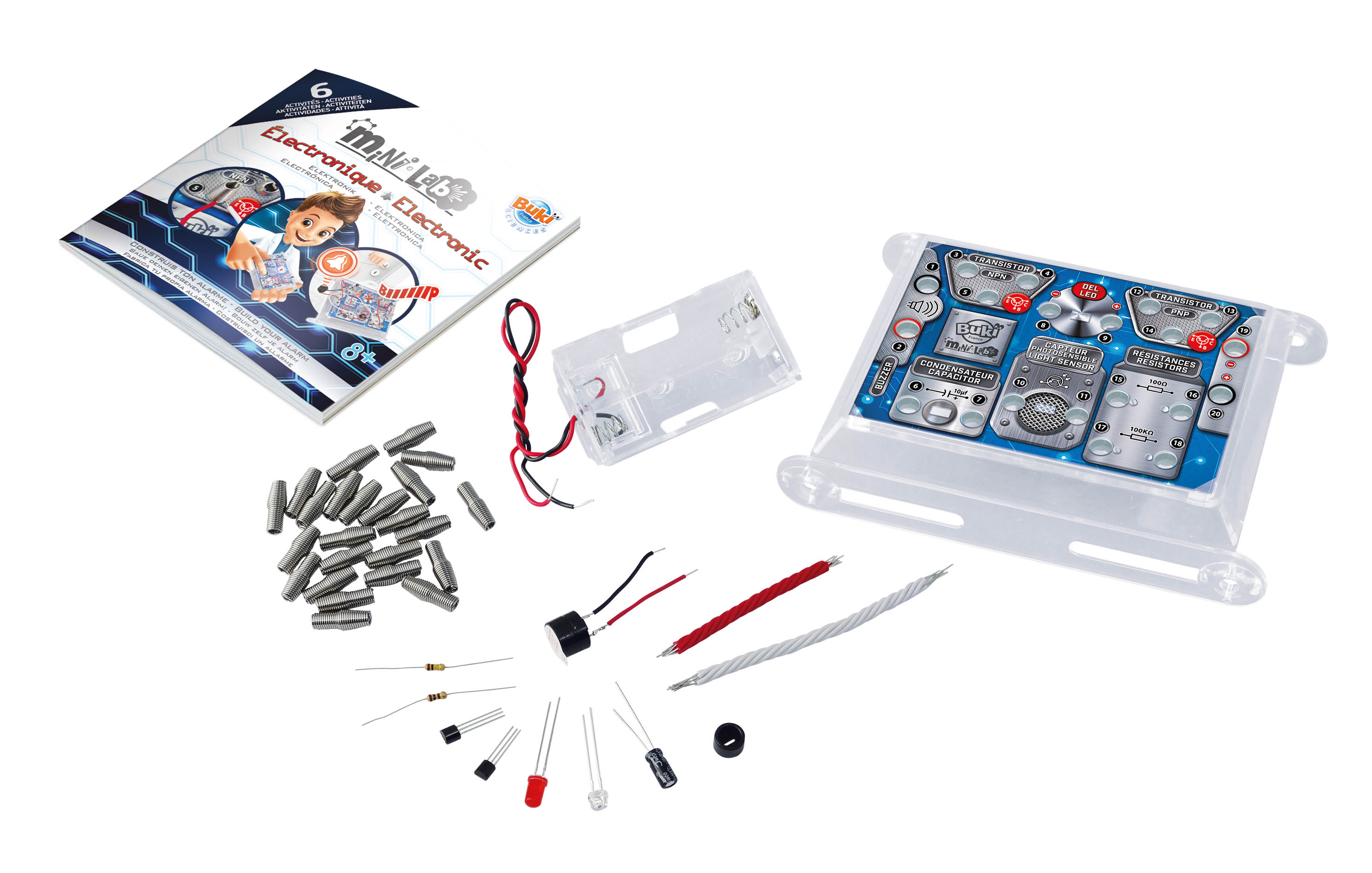

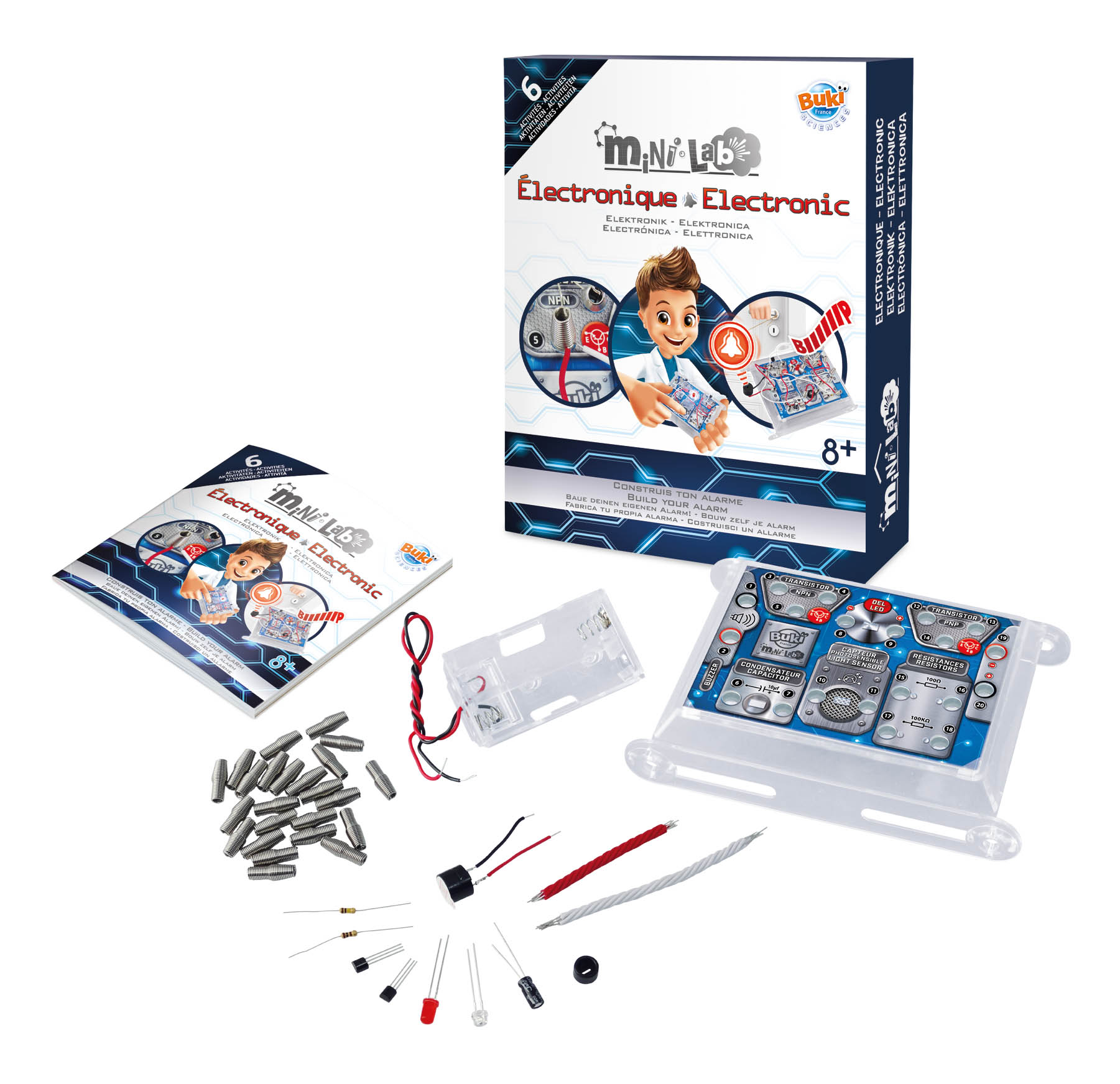

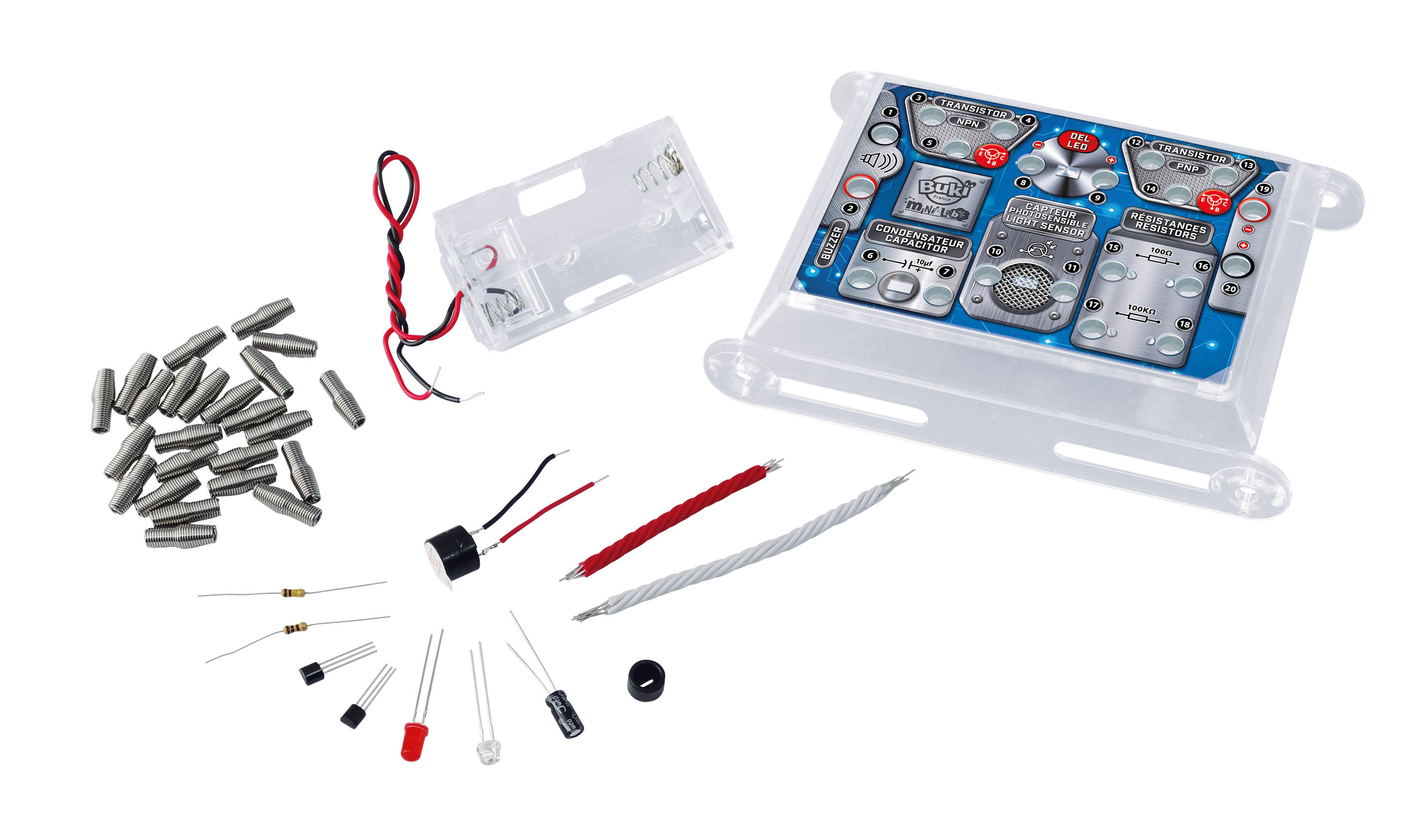

Pakendis on: 1 trükkplaat, 1 augustatud papist pilt, 7 punast juhet, 7 valget juhet, 20 vedru, 1 patareikarp, 1 sumisti, 1 valgusdiood (LED), 1 NPN transistor, 1 PNP transistor, 1 kondensaator, 1 valgusandur ja tugi, 2 takistit ning illustratsioonidega juhend koos täiskasvanute juhistega 6 erineva tegevuse läbiviimiseks.
Komponentide kokkupanemisel järgi komplektis olevat juhendit. Pane aukudega papist pilt trükkplaadi peale ning kinnita 4 vedru pildil olevatesse aukudesse nr 1, 2, 19 ja 20, surudes vedru kitsama osa läbi augu. Täiskasvanu abiga aseta iga komponent trükkplaadi külge (A), keera trükkplaat ümber (B), painuta komponentide jalgu (C), lükake need läbi papi ülesse (D) ja kinnitage need vedru külge (E). Komponentide ühendmaiseks on vaja eelnevalt trükkplaadile paigaldada vedrud. Komponentide ühendamine:
• Valgusdiood (LED) – kinnita lühike jalg vedru nr 8 ja pikem jalg nr 9 külge.
• Kondensaator – kinnita lühike jalg vedru nr 6 ja pikem jalg nr 7 külge.
• Valgusandur – pane valgusandurile tugi ja kinnita lühem jalg vedru nr 11 ning pikem jalg nr 10 külge.
• Takisti (ringid: pruun, must, pruun) – kinnita vedrude nr 15 ja nr 16 külge.
• Takisti (ringid: pruun, must, kollane) – kinnita vedrude nr 17 ja nr 18 külge.
• Sumisti – kinnita must juhe vedru nr 1 ja punane nr 2 külge.
• Patareikarp – kinnita punane juhe vedru nr 19 ja must juhe nr 20 külge. Juhtmete kinnitamiseks painuta vedru ja lükka juhtme metallist ots selle vahele.
• NPN transistor (SS8050) – pane komponendi lame pool trükkplaadile selleks ettenähtud kohale. Kinnita keskmine jalg vedru nr 5 ning teised jalad nr 3 ja nr 4 külge.
• PNP transistor (SS8550) – pane komponendi lame pool trükkplaadile selleks ettenähtud kohale. Kinnita keskmine jalg vedru nr 14 ning teised jalad nr 12 ja nr 13 külge.
NB! Ühegi komponendi jalad ei tohi üksteist puudutada!

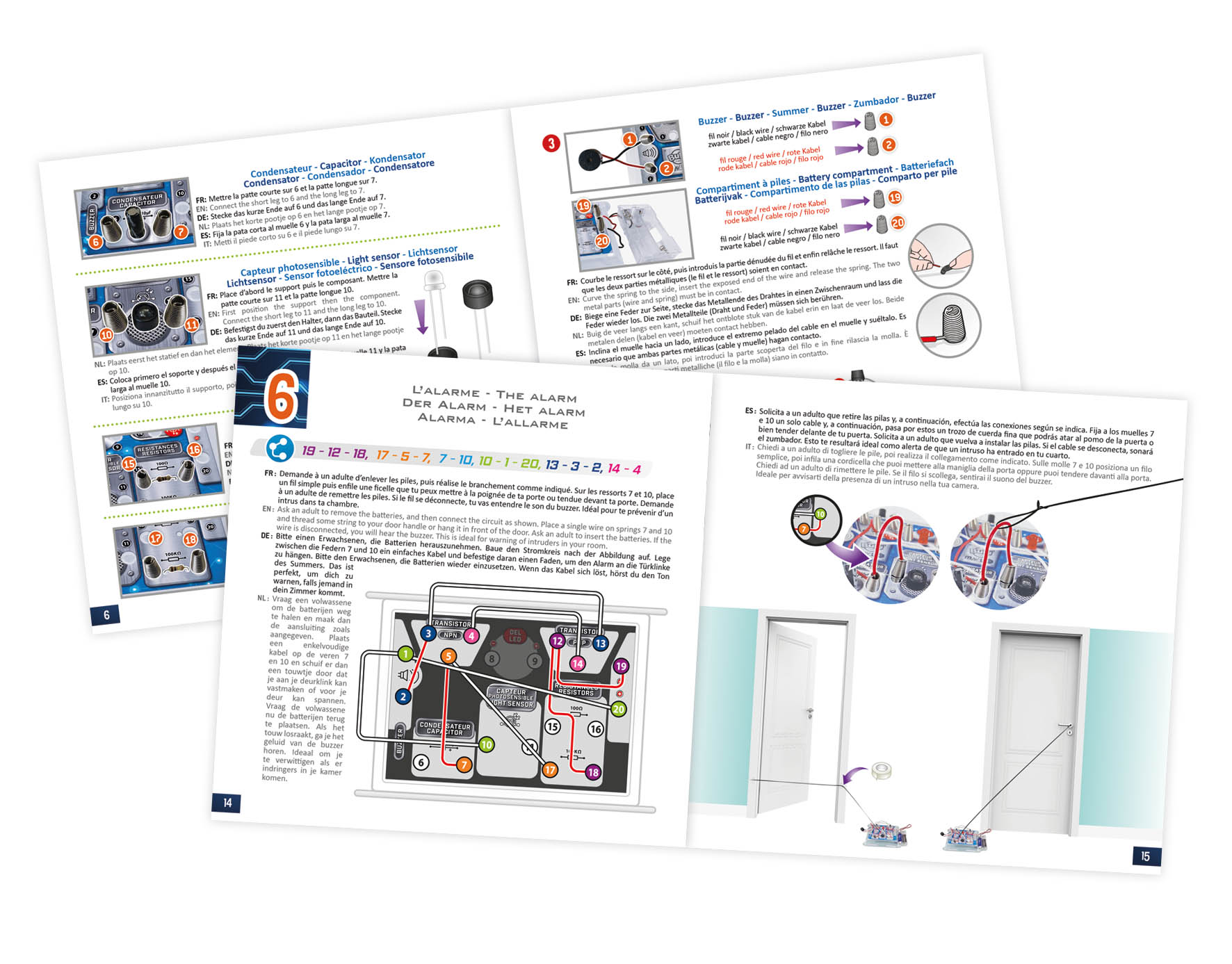

Kuue eksperimendi läbiviimisel järgi juhendis olevat sinist logo ja selle juures olevaid numbreid. Nt ühenda vedrud nr 14 ja nr 17, siis nr 18 ja nr 7 ning nr 7 ja nr 12 omavahel valge või punase juhtmega. Jätka kuniks oleks loonud vooluringi. Painuta vedru juhtmete ühendamiseks. Hoiatus! Vooluringide loomisel võta patareid mänguasjast välja. Enne igat eksperimenti kontrolli ühendusi – halvasti ühendatud komponendid võivad saada kahjustada. Kasuta ainult neid komponente, mis on komplektiga kaasas.

Hoiatus! Lastele 8+. Hoiatus! Kasutada täiskasvanute järelvalve all. Pakendis olevatel toodetel võivad olla teravad kohad või ääred.
Toote värvid võivad varieeruda. Komplekti kasutamiseks on vaja 2 AA/LR06 patareid (ei sisaldu komplektis). Taaslaetavaid patareisid tuleb laadida täiskasvanute järelvalve all. Patareide laadimiseks võta need mänguasjast välja. Ära kasuta kunagi tavalisi ja taaslaetavaid ning uusi ja vanu patareisid segamini. Ära jäta patareisid mänguasja sisse, kui see jääb pikemaks ajaks kasutuseta. Ära kasuta ühtegi teist vooluallikat kui ainult komplektis olevat patareikarpi ja AA/LR06 patareisid. Hoiatus! Ära pane mänguasja kõrvadele liiga lähedale.
